170平英式帶商鋪農村別墅圖紙

框架帶商鋪 170平三層長15.55米寬11.55米

分享到：

￥1280

建筑層數：三層
結構形式：框架結構
開間尺寸： 15.55米
進深尺寸： 11.55米
占地面積： 166.5平方米
建筑面積： 507.85平方米
建筑風格：英式
主體造價：50~54萬（僅供參考）

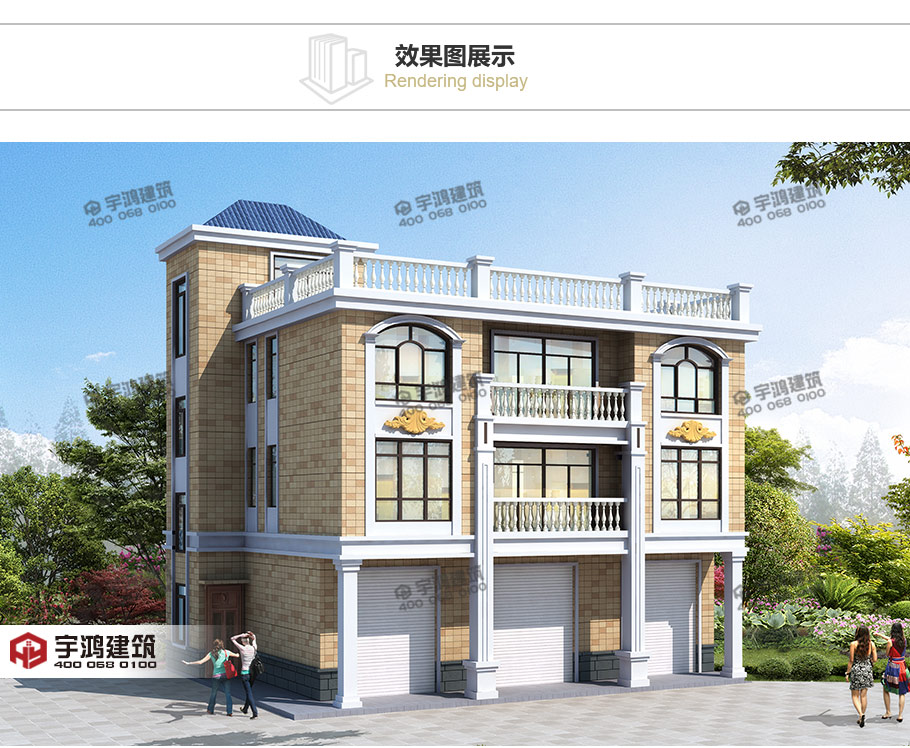

本案簡介：本戶型為170平英式帶商鋪三層農村別墅圖紙，框架結構，外觀造型色彩清新淡雅，延伸出來的陽臺和露臺顯得空間感更加的強烈，商住兩用，室內的設計很貼切住戶的環境需求以及實用性，主臥空間舒適，空間利用率高，給需要的人營造了一個溫暖舒適的家。

圖片屬性
風格：英式	層數：三層	結構形式：框架結構	圖紙編號：YH-A-3053
開間：15.55米	進深：11.55米	占地面積：166.5平方米	建筑面積：507.85平方米

圖紙內容
建筑圖：	建筑平面圖：一層平面圖，二層平面圖，三層平面圖；建筑立面圖：東立面圖，西立面圖，南立面圖，北立面圖，剖面圖；大樣圖：樓梯詳圖，細部大樣，門窗大樣
結構圖：	柱施工圖：基礎平面圖，一層柱平面圖，二層柱平面圖，三層柱平面圖，屋頂柱平面圖；梁施工圖：一層梁平法施工圖，二層梁平法施工圖，三層梁平法施工圖，頂層梁平法施工圖；板施工圖：層板平法施工圖，二層板平法施工圖，三層板平法施工圖，屋頂層板平法施工圖詳圖：樓梯平面，樓梯剖面圖；其他：坡屋面施工說明圖一，坡屋面施工說明圖二，坡屋面施工說明圖三
給排水圖：	樓層給排水平面圖：一層給排水平面圖，二層給排水平面圖，三層給排水平面圖；屋頂給排水平面圖；衛生間排水系統圖
電氣圖：	配電系統圖；插座平面圖：一層插座平面圖，二層插座平面圖，三層插座平面圖，屋頂層插座平面圖；照明平面圖：一層照明平面圖，二層照明平面圖，三層照明平面圖，屋頂照明平面圖接地平面圖，防雷平面圖
